mdi jade，简称Jade。这是一款功能强大的xrd分析软件。广泛应用于世界各个材料实验室，通过它可以最为直观、精准的为用户提供科学数据。mdi jade具有优秀的物相检索界面和强大的检索功能，只需通过建立PDF文件索引，便可快速完成物相检索功能。并且其中的图谱拟合功能中，支持用户安装不同的锋行函数对单峰或全谱拟合，这也是计算数据流程中必不可缺的重要步骤。Jade软件还有结构精修、晶粒大小和微观应变、残余应力等功能，可很好的满足用户的各种需求，实现材料数据的统一，为科学的发展提供更加有力的支持。欢迎有需要的朋友免费下载体验。

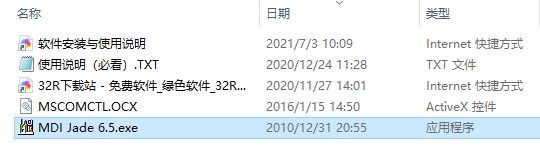

2、双击运行"MDI Jade 6.5.exe"程序，进入安装。

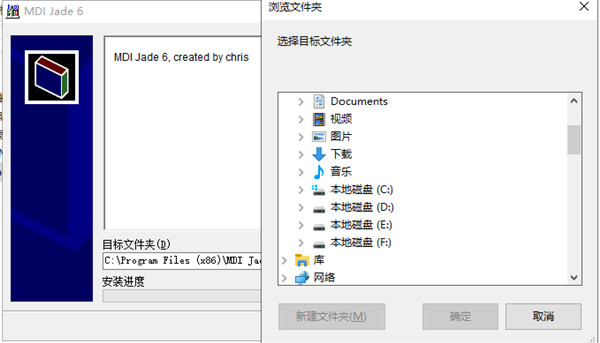

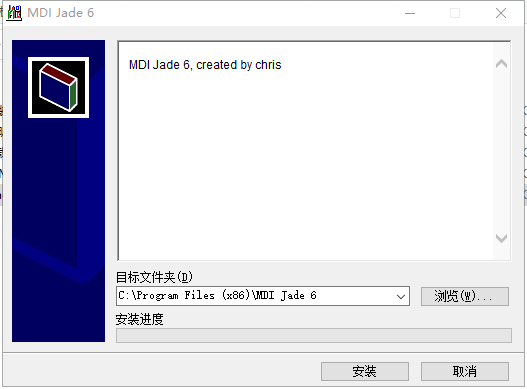

3、你也可以点击"浏览"，自行设置安装路径。

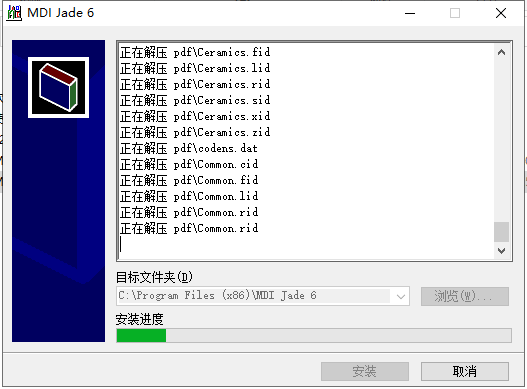

4、点击安装，稍等一会。

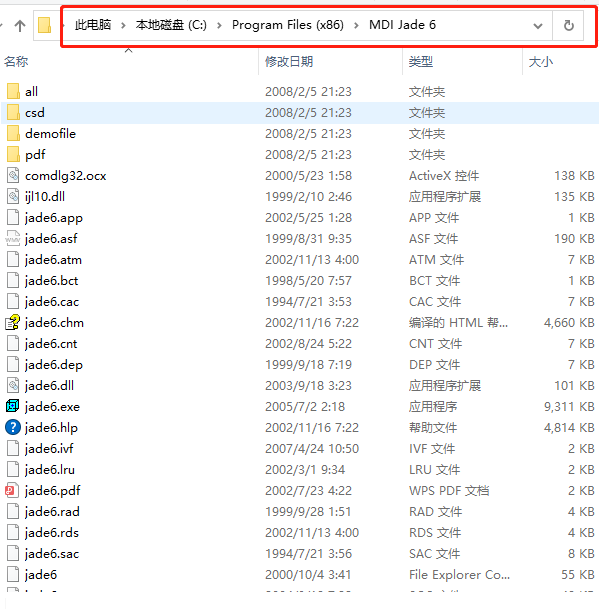

5、当安装完软件之后，找到软件安装目录【C:\Program Files (x86)\MDI Jade 6】

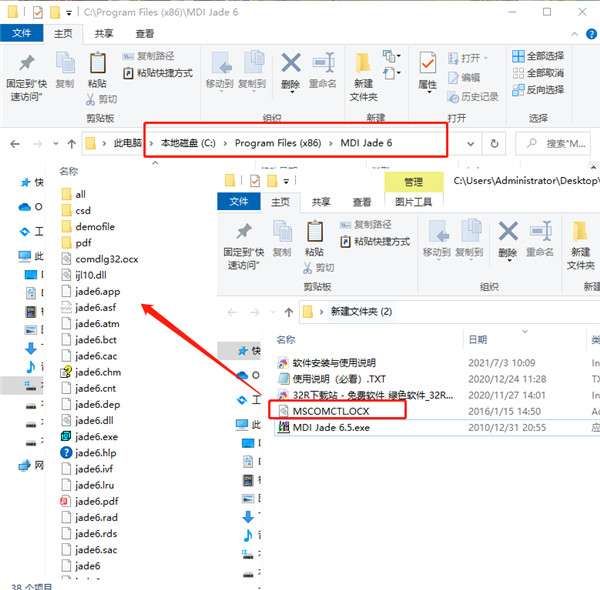

6、将下载安装包中的OCX文件复制到安装目录之下。
7、双击打开软件，即可轻松使用啦。

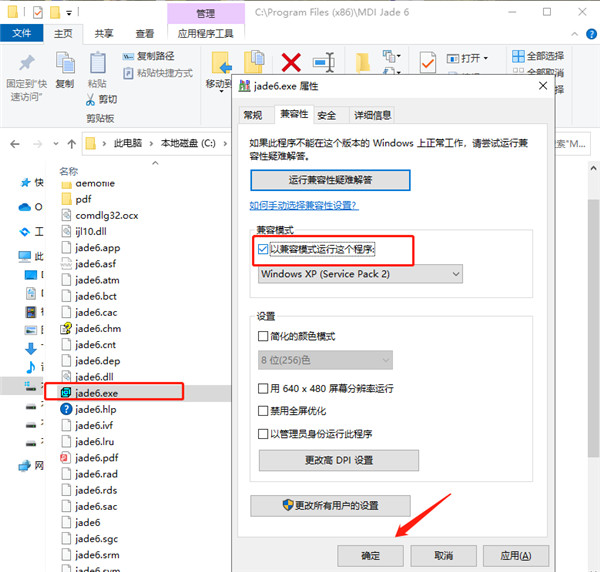

2、这时候找到软件的安装目录找到“jade.exe”文件，右键—属性—兼容性—兼容模式，修改为XP即可。

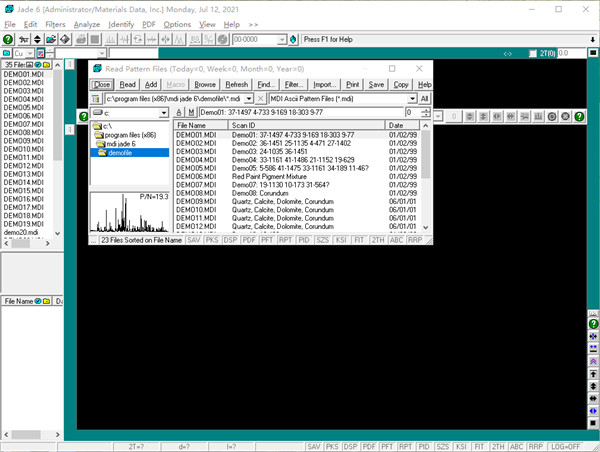

1、打开您的数据。File—read...

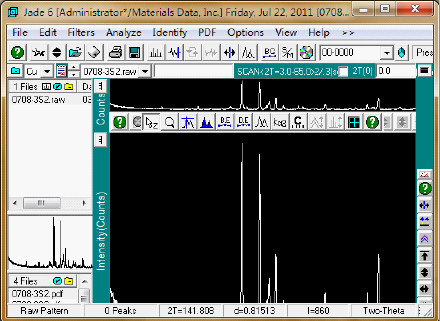

打开后的界面如图1：
2、很多人说打开数据后要平滑曲线，但是我个人认为还是先不要平滑的好，因为每一次的平滑曲线操作都会造成数据失真。我更倾向于物相分析完毕后，平滑曲线，使得输出的报告更易读。但是，到底要不要在此平滑曲线取决于您自己。平滑曲线的操作如下：

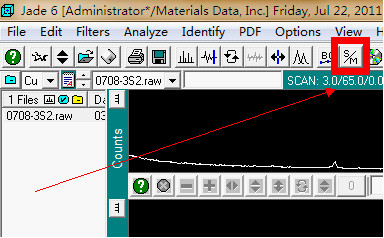

右击图2中箭头所指按钮，可以进行参数设置，左击就是平滑曲线。
3、物相分析。一般的，物相分析要至少分3轮进行，这样才能把所有的物相找出来。这3轮分别命名为大海捞针、单峰分析、指定元素分析。
首先左击按钮寻峰。

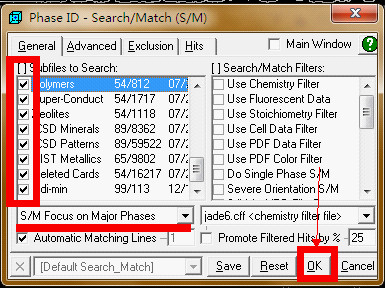

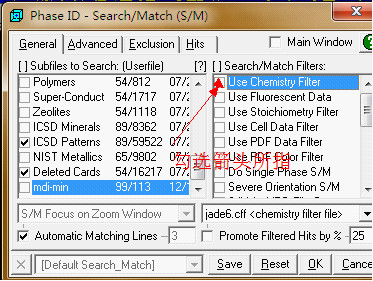

（1）“大海捞针”物相分析：右击图3箭头所指按钮，出现图4所示标签。在General选项里，首先勾选上左侧的所有的库，去掉右侧所有的对勾，其他设置如图4所示，最后左击ok。

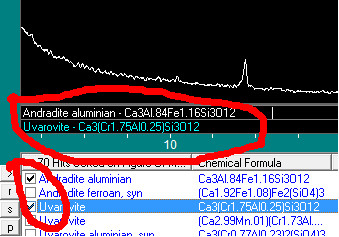

完成上述步骤，出现图5所示界面。显示了矿物名称、化学式、FOM值、PDF-#、RIR等内容。矿物的排序是按FOM值由小到大排列的，FOM值越小，表示存在这种矿物的可能性越大（但不绝对）。当鼠标左击到一个矿物时，在X衍射图谱显示栏会显示蓝色的线，选择与X衍射图谱拟合最好的矿物，然后在矿物名称前面勾选，表示你认为存在此矿物（如图6）。注意：选择矿物时，要尽量选取有RIR值的矿物，否则后面的定量工作将不能继续。
（2）单峰分析：完成大海捞针后，可能还有峰没有对上，此时要用此法。

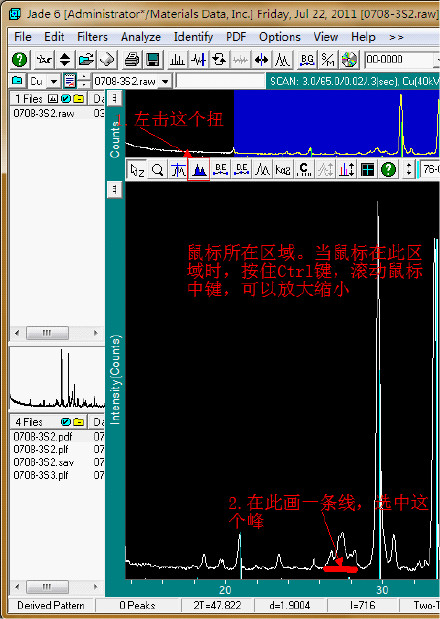

在大海捞针的基础上，左击图7方框内的按钮，然后按照图8内标明的步骤操作。然后重复大海捞针的操作（与大海捞针不同的是，此时系统只选择与你选中的峰对应的物相）。
（3）指定元素分析：完成大海捞针、单峰分析后，可能有些矿物还没有分析出来，用此法。

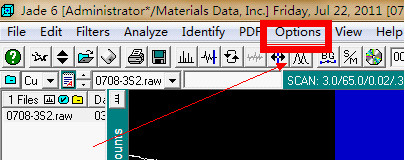

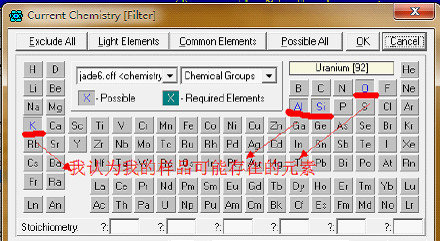

右击图9箭头所指按钮，出现图10所示标签。在General选项里，在图10所示的地方勾选，出现图11。选择你认为自己样品可能存在的元素，点ok。回到图10所示，再点ok。接下来又是选择物相了，方法同上，不再赘述。
完成物相分析后，左击BG按钮，扣除背景值。
二、【mdi jade怎么分析物相定量】
1、在第一部分的基础上，进行第二部分的操作。

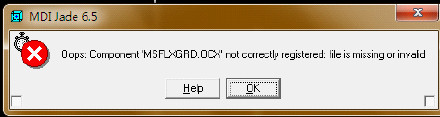

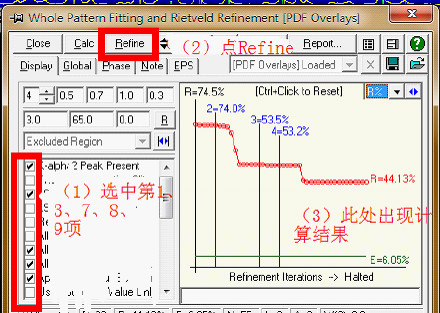

2、左击图12中的按钮，选择WPF Refirement…。到这步的时候，可能会出现图13所示的提醒，可以从网上搜索MSFLXGRD.OCX这一文件，或从其它电脑里3、搜索这一文件，然后将其复制到 WindowsSystem32文件夹下就可以了。 然后按图14所示步骤操作。

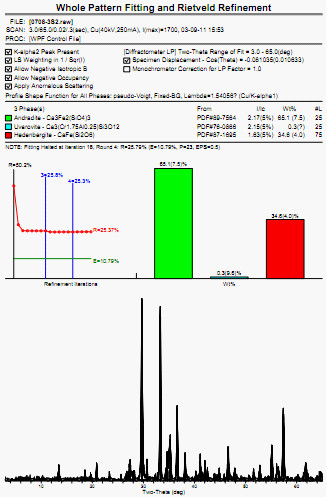

4、等出现结果后，左击图14所示标签内的Print按钮，打印计算结果即可（打印效果如图所示）。
三、【mdi jade怎么看分析报告】
1、本章主要侧重于GIS Lab 418要求的报告格式。
2、点右键，选择Peak List，按OK。然后按图所示操作。
3、左击图所示方框内的Report，选择Peak ID（Extended）。

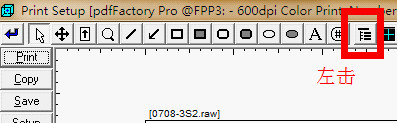

4、然后左击File，选择Print Setup（注意：不能用微软的虚拟打印机！），出现Print Setup界面。
5、选择Font&
6、设置好字体格式后，左击“A”按钮就可以写字了。在写好的字上面右击是删除该字。左击可以拖动该字。

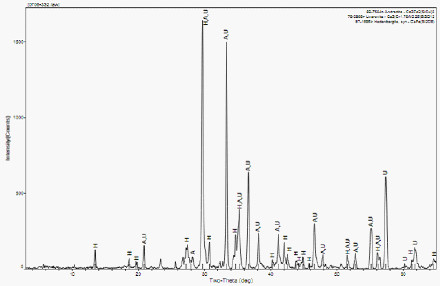

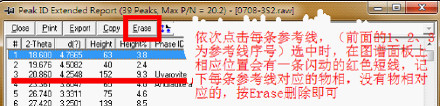

7、按照刚才图所记下的每条参考线对应的物相（左起第一条参考线的编号为1），将其标注在峰的上方。完成后，就可以按Print，打印报告了。报告效果见
通过建立PDF文件索引，jade具有优秀的物相检索界面和强大的检索功能
2、图谱拟合
可以按照不同的峰形函数对单峰或全谱拟合，拟合过程是结构精修，晶粒大小，微观应变，残余应力计算等功能。
3、结构精修
对样品中单个相的结构精修，完成点阵合素的精确计算，对于多样品，可以逐相地一次精修
4、晶粒大小和微观应变
计算当晶粒尺寸小于10cm时的晶粒大小，如果样品中存在微观应变，同样可以计算出来
5、残余应力
残余应力计算功能作为一个特殊附件
6、物相定量
这是一个附加的新功能，一般的版本不包含该功能。
mdi jade安装教程
1、在本站下载解压得到mdi jade安装包。2、双击运行"MDI Jade 6.5.exe"程序，进入安装。
3、你也可以点击"浏览"，自行设置安装路径。
4、点击安装，稍等一会。
5、当安装完软件之后，找到软件安装目录【C:\Program Files (x86)\MDI Jade 6】
6、将下载安装包中的OCX文件复制到安装目录之下。
7、双击打开软件，即可轻松使用啦。
注意须知：

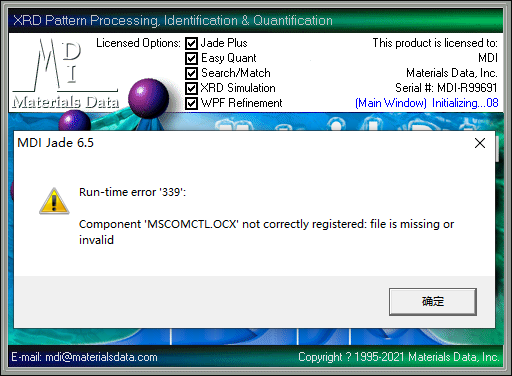

1、当运行程序时，提示339错误时，如图所示。2、这时候找到软件的安装目录找到“jade.exe”文件，右键—属性—兼容性—兼容模式，修改为XP即可。
mdi jade使用教程
一、【mdi jade怎么进行物相分析】1、打开您的数据。File—read...
打开后的界面如图1：
2、很多人说打开数据后要平滑曲线，但是我个人认为还是先不要平滑的好，因为每一次的平滑曲线操作都会造成数据失真。我更倾向于物相分析完毕后，平滑曲线，使得输出的报告更易读。但是，到底要不要在此平滑曲线取决于您自己。平滑曲线的操作如下：
右击图2中箭头所指按钮，可以进行参数设置，左击就是平滑曲线。
3、物相分析。一般的，物相分析要至少分3轮进行，这样才能把所有的物相找出来。这3轮分别命名为大海捞针、单峰分析、指定元素分析。
首先左击按钮寻峰。
（1）“大海捞针”物相分析：右击图3箭头所指按钮，出现图4所示标签。在General选项里，首先勾选上左侧的所有的库，去掉右侧所有的对勾，其他设置如图4所示，最后左击ok。
完成上述步骤，出现图5所示界面。显示了矿物名称、化学式、FOM值、PDF-#、RIR等内容。矿物的排序是按FOM值由小到大排列的，FOM值越小，表示存在这种矿物的可能性越大（但不绝对）。当鼠标左击到一个矿物时，在X衍射图谱显示栏会显示蓝色的线，选择与X衍射图谱拟合最好的矿物，然后在矿物名称前面勾选，表示你认为存在此矿物（如图6）。注意：选择矿物时，要尽量选取有RIR值的矿物，否则后面的定量工作将不能继续。
（2）单峰分析：完成大海捞针后，可能还有峰没有对上，此时要用此法。
在大海捞针的基础上，左击图7方框内的按钮，然后按照图8内标明的步骤操作。然后重复大海捞针的操作（与大海捞针不同的是，此时系统只选择与你选中的峰对应的物相）。
（3）指定元素分析：完成大海捞针、单峰分析后，可能有些矿物还没有分析出来，用此法。
右击图9箭头所指按钮，出现图10所示标签。在General选项里，在图10所示的地方勾选，出现图11。选择你认为自己样品可能存在的元素，点ok。回到图10所示，再点ok。接下来又是选择物相了，方法同上，不再赘述。
完成物相分析后，左击BG按钮，扣除背景值。
二、【mdi jade怎么分析物相定量】
1、在第一部分的基础上，进行第二部分的操作。
2、左击图12中的按钮，选择WPF Refirement…。到这步的时候，可能会出现图13所示的提醒，可以从网上搜索MSFLXGRD.OCX这一文件，或从其它电脑里3、搜索这一文件，然后将其复制到 WindowsSystem32文件夹下就可以了。 然后按图14所示步骤操作。
4、等出现结果后，左击图14所示标签内的Print按钮，打印计算结果即可（打印效果如图所示）。
三、【mdi jade怎么看分析报告】
1、本章主要侧重于GIS Lab 418要求的报告格式。

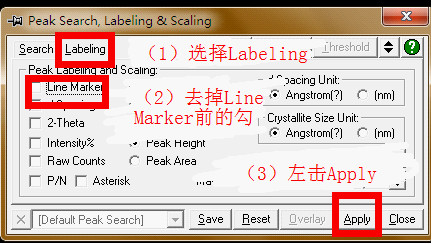

2、点右键，选择Peak List，按OK。然后按图所示操作。
3、左击图所示方框内的Report，选择Peak ID（Extended）。
4、然后左击File，选择Print Setup（注意：不能用微软的虚拟打印机！），出现Print Setup界面。

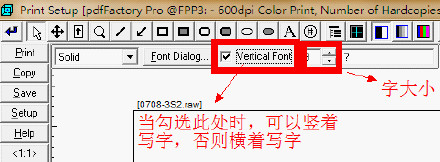

5、选择Font&
6、设置好字体格式后，左击“A”按钮就可以写字了。在写好的字上面右击是删除该字。左击可以拖动该字。
7、按照刚才图所记下的每条参考线对应的物相（左起第一条参考线的编号为1），将其标注在峰的上方。完成后，就可以按Print，打印报告了。报告效果见
功能特色
1、物相检索通过建立PDF文件索引，jade具有优秀的物相检索界面和强大的检索功能
2、图谱拟合
可以按照不同的峰形函数对单峰或全谱拟合，拟合过程是结构精修，晶粒大小，微观应变，残余应力计算等功能。
3、结构精修
对样品中单个相的结构精修，完成点阵合素的精确计算，对于多样品，可以逐相地一次精修
4、晶粒大小和微观应变
计算当晶粒尺寸小于10cm时的晶粒大小，如果样品中存在微观应变，同样可以计算出来
5、残余应力
残余应力计算功能作为一个特殊附件
6、物相定量
这是一个附加的新功能，一般的版本不包含该功能。
